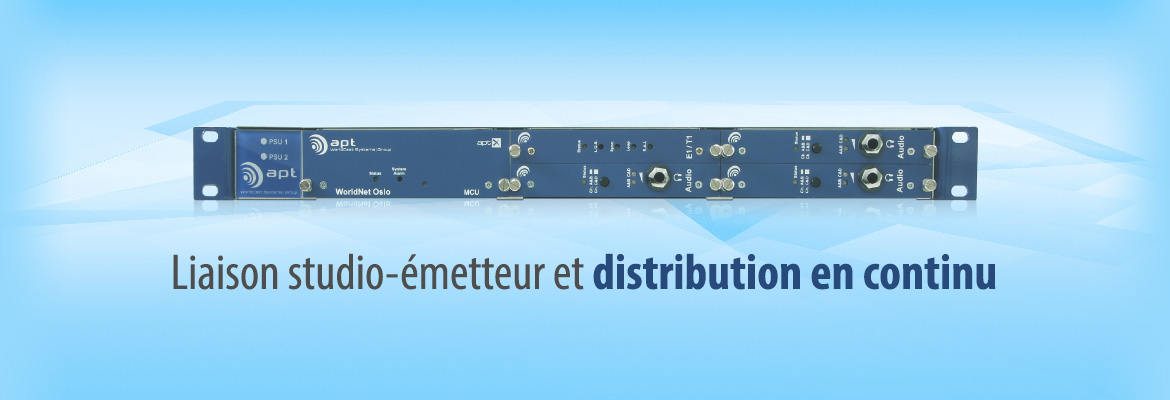

Master Controller Module (MCU)

Le module MCU contrôle le fonctionnement de tous les autres modules du système, leur alloue des intervalles de temps et leur envoie des informations de configuration. Il permet :

• Surveillance du statut - Le processeur scrute constamment l’état des modules de transport individuels et prend des décisions fiabilisées selon cet état. Le module surveille également la température du châssis et l’alimentation du système.
• Alarmes matérielles - Le port des alarmes du module MCU est doté de sept relais qui indique l’état critique et les conditions d’alarme.
• Extractible à chaud - Une fois configuré, l’équipement est capable de fonctionner même si la carte MCU s’arrête car chaque carte supplémentaire conserve sa propre configuration. Le module MCU peut alors être échangé à chaud et récupère les configurations de chaque module individuel.
• Préréglages - Le MCU peut stocker des configurations prédéfinies. Un préréglage peut être utilisé par le système d’alarme ou dans un scénario de secours. Un préréglage peut être chargé à partir du NMS ou par entrée externe.

Module de Transport E1/T1

Le module T1/E1 est un choix fréquent pour le transport de l’audio grâce à sa fiabilité et la grande disponibilité des circuits T1 et E1.

Fonctionnalités principales :

• Redondance de ligne - Chaque module inclut deux unités T1/E1 et deux interfaces permettant la redondance de ligne.
• Extraction et Insertion – Le module T1/E1 possède un circuit sécurisé qui, en cas de panne complete du module, connecte le circuit T1/E1 en amont avec celui en aval, préservant ainsi l’intégrité du chemin de données pour les autres équipements du réseau.
• Données de contribution & Synchronisation – Les données reçues sur le port X.21 port sont placées sur la liaison de transport T1/E1. Associé à l’entrée pour horloge externe, ce module permet de nombreuses options de synchronisation système pour se connecter à n’importe quel réseau.

Module Audio Universel

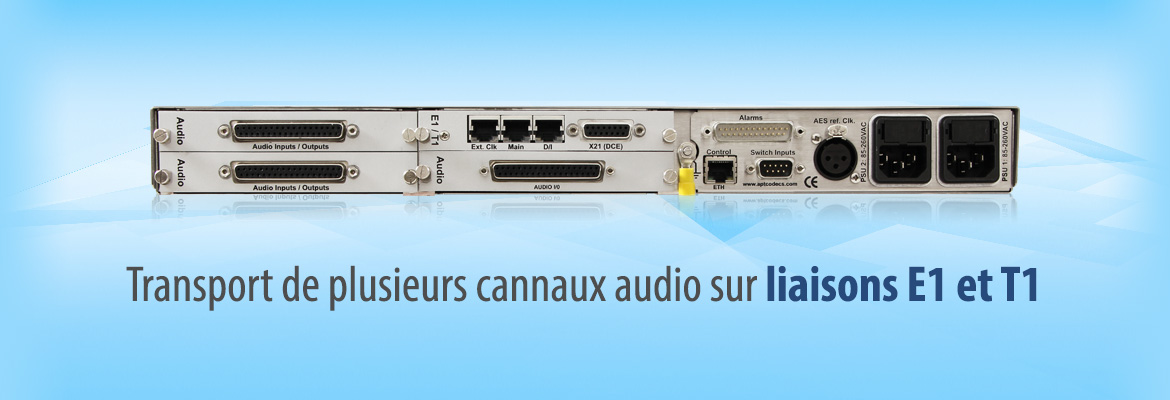

Le module audio universel pour le codec multicanal E1/T1 d’APT est doté d’un connecteur 37 broches de type D. Quatre emplacements physiques sur le châssis permettent d’accueillir jusqu’à trois modules pour charges utiles (Audio ou Aux) et une carte de transport T1/E1.

Il en résulte 12 canaux en simplex et 6 en duplex. Chaque module permet quatre canaux audio qui peuvent être quatre en encodage, quatre en décodage ou deux en encodage et deux en décodage.

Avec un fort niveau de flexibilité et de densité de canaux, la carte audio universelle permet deux canaux en stéréo ou quatre en mono en mode simplex. Les canaux individuels peuvent être activés et désactivés ou transférés vers des destinations différentes. Par exemple, sur une liaison T1/E1, stéréo A peut aller sur la liaison T1/E1 principale et stéréo B sur la secondaire, le circuit d’extraction et insertion.

Le module E1 est dotés des connecteurs RJ45 et BNC.
